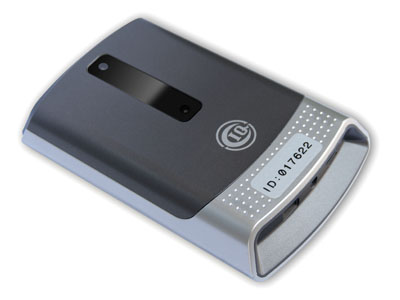

您现在所在位置:首页 > 产品中心 >VRF-C2射频识别卡



产品简介:

VRF-C2射频识别卡,是一种具有无线射频通信功能和信息存储功能的移动对象识别装置,主要作为被标识对象(如车辆、集装箱、货物等)的信息(如ID 信息、身份信息、属性信息等)采集、识别使用。



产品特点:

精准识别;

车辆唯一ID号自行编辑定义;

可提供灯光、语音导引提示;

自动探测车辆运动状态;

自动存储车辆路径记录;

车载卡信息支持安全加密;

支持软件自动升级;

电池超大容量、超长待机;

体积小(并可根据实际需求进行个性化设计);

耐高温、抗撞击,使用寿命长;

抗屏蔽。



机械特性

外形尺寸

126mm×78mm×20mm



小于240g(裸机)

外壳材料

高温高强度耐冲击阻燃材料,电子卡外壳和包装材料均须符合 RoHS环保标准。



主色调为银灰、银色、乳白。

安装位置

汽车挡风玻璃内侧,副驾驶前端右侧玻璃。注:符合国家汽车标 签规定。

安装方式

3M双面胶安装、 防拆卸设计。

电路特性

工作模式

有源卡,无需外部电源供电

内存

可存储300条以上过境记录,并可通过基站查询调用;512字节以上存储容量,读写1万次以上。

外部接口

TTL 串口,可与车载PDA通讯, PDA电子申报数据通过电子卡 与基站交互,电子卡为独立供电,工作模式不受PDA影响(除跳频)(PDA内不含ID信息)对外接口可接受上位机的各种控制命令。

物理接口形式:Mini USB接口。

LED

配置红、绿二个LED灯指示,电流<5mA,上下位置分布

太阳能板

不配置。

扬声器

配置一个扬声器,音量分客车、轿车、货车(电路设置)

振动传感器

配置1个振动传感器。

封装:密封型

导通时间:>1ms

开路电阻:>10M欧姆

开关寿命(次):>10

外形尺寸(mm)与重量(g) :长11,直径4.8<1g

触发方向性:任何角度

状态量:开/关两种状态

弹簧及其相关金属器件:不生锈,不易腐蚀

灵敏度要求:在平坦马路上,平均响应时间<10S

电量监控

可监控电池电量,低电告警自动上传基站,电池电压低于 2.63V时自动告警,待机时红灯 闪烁。

功耗

20μA (休眠状态电流)(双频段)

50mA (接收状态电流 )(双频段)

150mA (发射状态电流 )(双频段)

75mA (发声状态电流 )(双频段)

3mA (其他工作状态电流 )(双频段)

电池

锂亚电池供电。使用碳包型,不使用卷绕型。电池放电电压: 2.3~3.6V,最大放电电流 >100mA,电池容量 >5600mAh。电池有塑料中性 包装,带插头。

以上电池组合正常工作时 间:>1

串口通信速率

9600 b/s

ID

支持8位数字,出厂烧录后不可改写,唯一号

基站通讯协议

IQP-B (电子卡与基站间的通讯协议)

PDA通讯协议

IQP-P (电子卡与PDA间的通讯协议 )

无线模块特性

频率

433M920MISM频段

调制方式

433MGFSK/RC2FSK920MASK

发射功率(输出)

433MHz 频段:P<20dBm,功率可配置 到10dBm

920MHz 频段:P<10dBm,功率可配置

热启动时间

10ms(电子卡CPU使RF模块进入正常工作的时间)

无线通信速率

433MHz频段:≥9600b/s,具备5~6位纠错能力

920MHz频段:略

杂散发射

9kHz-1GHz:≤- 36dBm

1GHz-4.7GHz:≤- 30dBm

接收灵 敏度

433MHz 频段:< -105dBm@9600bps

920MHz 频段:略

信道数

433MHz 频段:10CH

920MHz 频段:略

天线极化

垂直极化

供电电压

433MHz 频段:2.5~3.6V

920MHz 频段:2.5~3.6V

无线模块控制协议

IQP-C(电子卡CPU与无线模块间的交换协议)(详细规格见相应文档)

环境特性

保存温度

- 40 +85

震动

10~50~10Hz 位移幅值3.5mm 交越频率13Hz 三个

防护等级标准

IP30

工作温 度

-10 85

工作湿度

1090%相对湿度,无冷凝

其他指标

防冲突性能

在单基站(60 m×300 m)覆盖范围内,可与基站交互的卡数>300

正确识别率

车辆行驶速度≤60 Km/Hr、前后左右车辆间距允许 ≤1 m、应用于深圳检验检疫口岸特殊工作环境时,电子卡正确识别率≥99.5

识别速度

>40/ @60km/h

识别角度

360°

介质敏感性

对雨、雪、汽车防爆防晒膜、建筑物等不敏感

读写模式

可读,可写

内存

可存储20条以上过境记录,并可被无线基站查询。

LED状态指示

状态指示>2

语音指示

4种语音 ,播音员录音:

“叮咚,您好,请通行。”

“嘟嘟,你好,请到XX办理手续”

“嘟嘟,你好,请及时充值”

“嘟嘟,你好,请及时体检”

功能配置

可通过基站无线命令使RF电子卡发出4种语音和2种灯光。

激活设置

可通过Mini USB口激活和设置休眠
